i 警 告 |
● 操作前请仔细阅读和理解此使用说明书,并熟悉配套设备的操作及相关注意事项! |
● 设备的安装、调试、操作、维修等作业必须是符合相应要求专业人员! |
1.1 设备的安装
设备到齐后,应按照装箱单检查主机、附件、配件及装箱文件等物品是否齐全、完好。若主机有损坏,或配件不完整,请及时与制造商取得联系。
用干净的棉纱擦净设备上的灰尘、防锈油(脂),并对焊接主机非处理表面及运动配合表面加防锈润滑油(脂)。
应按设备布局图将设备排布好,用铁丝****扎紧,紧固在平板车上。按图示将液压支腿安装在平板车四周角,注意满足支腿到道碴的距离。然后连接电缆和各油管。
1.2 设备的使用条件
工作条件:
● 周围空气温度范围
焊接时 0℃ ~+40℃
运输和存储过程时 -25℃ ~+55℃
● 空气相对湿度
在40℃时 ≤50%
在20℃时 ≤90%
● 周围空气中灰尘、酸、腐蚀性气体等物质的含量不超过正常含量
● 海拔高度不超过 4000米
该设备应该放在干燥通风、无粉尘的环境中,尽量避免严重影响设备使用的气体蒸汽、化学沉积、霉菌及其它****性、腐蚀性介质,并应远离剧烈震动和颠簸的场合。
2.1 焊接机头主机构简介:
5.1.1焊接回路

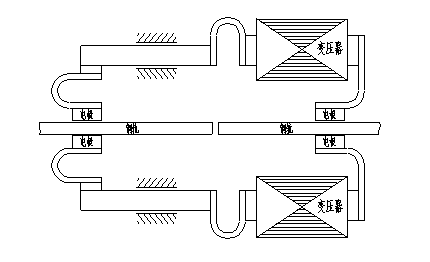

图2 焊接电回路图
焊接回路由变压器、软铜排、导电轴和电极所组成。变压器的一极经软铜排和电极将电传到一钢轨上,变压器的另一极经软铜排、导电轴、软铜排和电极将电传到另一钢轨上,实现钢轨间的闪光焊接。
5.1.2焊接机头

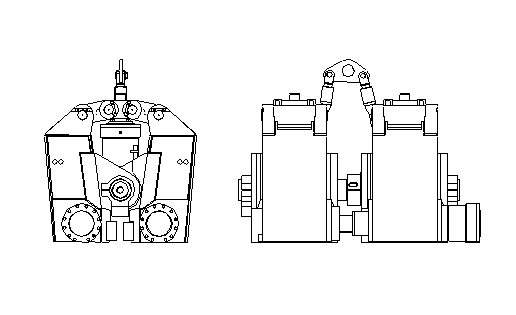

图3 焊机视图
UN5-150ZB闪光焊接机头是由左、右两部分夹紧机构组成,顶锻液压传动装置及中心轴将左右连接在一起。左、右夹紧机构通过中心轴实现夹紧,夹紧液压缸以连杆机构实现夹紧。
2.2 焊机吊架简介:

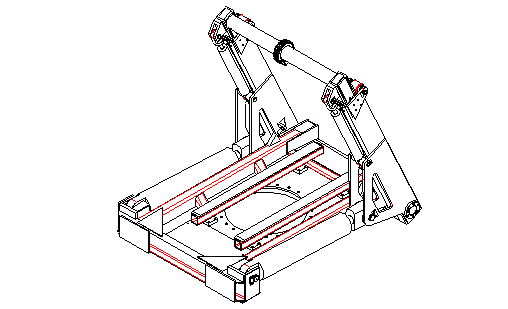

图4 吊架视图
焊机吊架由底架、吊架平台、吊架摆臂和吊架伸缩臂组成,由液压马达实现吊架平台的转动,由摆动液压缸完成吊架摆臂的转动,由伸缩液压缸完成伸缩臂的伸长和缩短,从而实现吊架将焊接机头送到不同位置进行焊接。
2.3 吊架集装箱简介:

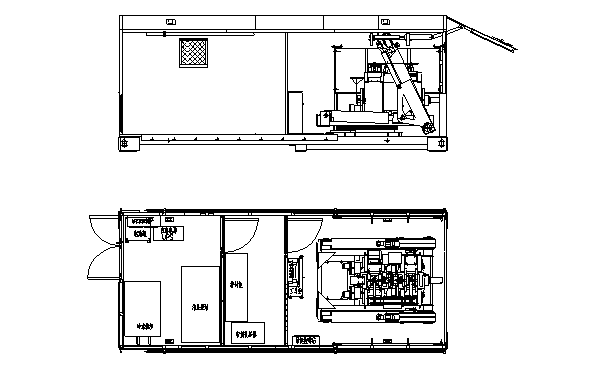

图5 吊架集装箱分布图
在线焊接时,集装箱安放在平板车上,集装箱应牢固连接在平板车上。该集装箱分为三室:吊架室、控制室和泵站室。
吊架室:焊接机头及吊架安放在本室,三周开有移动门,室内有工具箱和显示屏等。
控制室:主控制柜、自耦变压器等安装在本室。
泵站室:液压泵站、冷水机组、应急电源、应急泵站、电池等安装在本室。
2.4 发电电机集装箱简介:

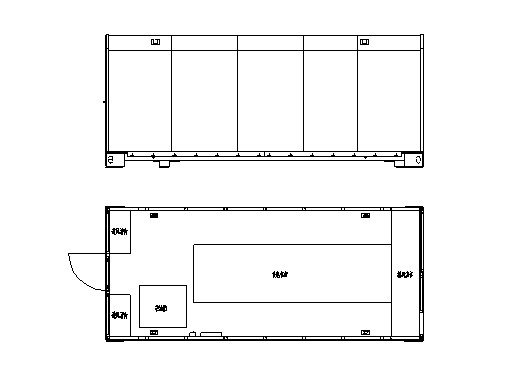

图6 发电机集装箱分布图
在线焊接时,发电机集装箱安放在平板车上,集装箱应牢固连接在平板车上。该集装箱包含有:发电机组、柴油箱和消音装置。
2.5 冷却回路系统

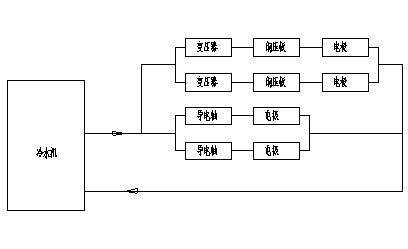

图7 冷却水回路图
系统冷却水由冷水机组提供,为焊接机头提供冷却用水,限制焊机的温升。 |
